Перед началом любого строительного проекта крайне важно точно определить характеристики грунта на участке. От того, насколько правильно оценены его физико-механические свойства, напрямую зависит долговечность и безопасность будущего здания или сооружения. Одним из наиболее точных методов определения параметров основания считаются статические испытания грунтов — метод, который позволяет на практике оценить несущую способность и деформативность грунта под действием реальных нагрузок.
Что представляют собой статические испытания грунтов
Статические испытания — это процесс, при котором на грунт прикладывают постепенно возрастающую нагрузку через специальное устройство (штамп или сваю), а затем измеряют его осадки.
Метод основан на принципе реального моделирования нагрузки, аналогичной той, которую будет оказывать здание или сооружение при эксплуатации.
Результаты испытаний позволяют определить:
- несущую способность грунта;
- модуль деформации (жёсткость основания);
- глубину и характер осадки;
- расчётные параметры для проектирования фундаментов.
Таким образом, статическое испытание — это практическая проверка свойств грунта в натурных условиях, которая даёт более достоверные результаты, чем лабораторные анализы.
Зачем нужны статические испытания
Основная цель таких испытаний — обеспечить надёжность и устойчивость сооружений. Даже незначительная ошибка в расчёте свойств основания может привести к деформациям, неравномерным осадкам и трещинам в конструкции.
Статические испытания выполняются:
- при проектировании фундаментов зданий и инженерных сооружений;
- для уточнения данных геологических изысканий;
- при реконструкции и усилении существующих оснований;
- при контроле качества строительных работ;
- для оценки пригодности площадки под строительство.
Метод широко применяется в промышленном, транспортном, гражданском и гидротехническом строительстве.
Виды статических испытаний
В зависимости от цели исследований и особенностей объекта различают несколько типов испытаний:
1. Статические испытания грунта штампом

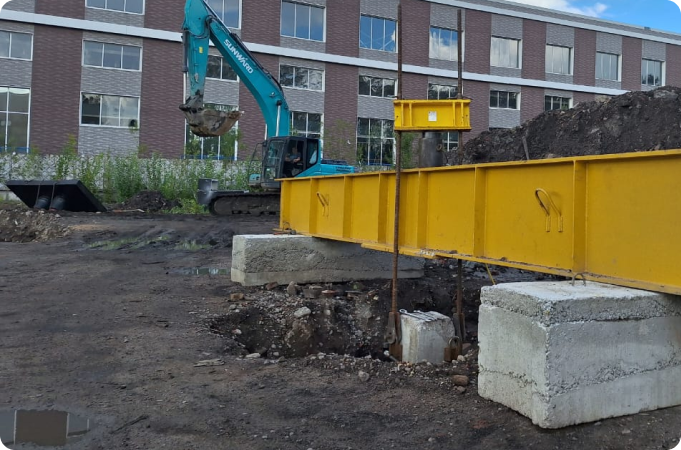

Самый распространённый метод. На подготовленную площадку устанавливается металлический штамп (круглой или квадратной формы), через который на грунт передаётся нагрузка.
Измеряются осадки в зависимости от приложенного давления.
По результатам строится график «нагрузка – осадка», из которого определяются расчётные характеристики грунта.
Штампы бывают разных размеров — от 30 см до 1 м в диаметре, в зависимости от типа грунта и целей испытания.
2. Статические испытания свай
Применяются для оценки несущей способности свайного фундамента.
На испытательную сваю устанавливается гидравлический домкрат, который создаёт нагрузку, а специальные датчики фиксируют осадку сваи при каждом этапе нагружения.
Результаты позволяют определить:
- предельную несущую способность сваи;
- величину осадки при различных нагрузках;
- распределение усилий между боковой поверхностью и остриём.
3. Испытания грунтов на выдергивание
Применяются для оценки сцепления между грунтом и анкерами, сваями или другими элементами.
На испытуемый элемент прикладывается вытягивающая сила, а затем измеряется его смещение.
Оборудование и принцип работы
Современные испытательные комплексы включают:
- нагрузочную установку (гидравлический домкрат или пресс);
- опорную систему (балки или якорные сваи);
- датчики перемещения для измерения осадок;
- датчики давления и манометры;
- измерительно-регистрирующую аппаратуру для фиксации результатов.
Испытания проводятся поэтапно. Нагрузка на грунт увеличивается ступенчато, с выдержкой на каждом уровне, пока не будет достигнуто предельное значение или стабилизация осадки.
Каждый этап сопровождается тщательной фиксацией данных, а по завершении строится зависимость «нагрузка — осадка».
На основании этого графика инженер определяет границу упругой работы грунта и его предельное сопротивление.
Порядок проведения испытаний
Процесс статических испытаний включает несколько основных этапов:
- Подготовка площадки.
Участок очищается, выравнивается, при необходимости производится выемка грунта на заданную глубину. - Установка оборудования.
Монтаж опорной системы, гидродомкрата, штампа или сваи, установка измерительных приборов. - Нагружение.
Нагрузка увеличивается ступенями (обычно 5–10% от предполагаемого предела), каждая ступень выдерживается до стабилизации осадки. - Разгрузка.
После достижения предельной нагрузки давление постепенно снижается, фиксируется остаточная осадка. - Обработка данных.
Построение графиков, определение несущей способности и деформационных характеристик.
Испытания проводятся в соответствии с ГОСТ 20276-2012 «Грунты. Методы полевых испытаний сваями, штампами и зондами», а также СНиП и СП, регулирующими инженерно-геологические изыскания.
Преимущества метода
Статические испытания грунтов обладают рядом преимуществ перед другими способами оценки:
- Высокая точность — результаты максимально приближены к реальным условиям эксплуатации.
- Натурность — испытания проводятся непосредственно на месте будущего строительства.
- Возможность определения всех ключевых параметров — от деформации до предельной нагрузки.
- Надёжность расчётов — полученные данные позволяют корректно спроектировать фундамент без избыточного запаса прочности и перерасхода материалов.
Ограничения и особенности
Несмотря на очевидные преимущества, метод имеет и определённые ограничения:
- требуется использование тяжёлого оборудования;
- испытания занимают от нескольких часов до нескольких суток;
- проведение возможно только на подготовленных площадках;
- стоимость выше, чем у экспресс-методов (например, динамических испытаний).
Однако при строительстве ответственных и крупных объектов — промышленных зданий, мостов, плотин, жилых комплексов — такие испытания считаются обязательными и незаменимыми.
Применение результатов испытаний
На основании данных статических испытаний проектировщики уточняют:
- глубину заложения фундаментов;
- необходимую площадь подошвы;
- расчётную нагрузку на основание;
- коэффициенты запаса прочности;
- прогноз осадок зданий.
Таким образом, испытания позволяют оптимизировать проект, исключить риск неравномерных деформаций и сократить затраты на строительные материалы.
Статические испытания грунтов — это важнейший этап инженерно-геологических изысканий, без которого невозможно обеспечить надёжность и долговечность зданий и сооружений.
Методика позволяет определить реальные характеристики основания, выявить слабые зоны и спрогнозировать поведение грунта под нагрузкой.
Благодаря современным измерительным системам и точной обработке данных инженеры получают достоверные результаты, которые становятся основой для грамотного проектирования фундаментов и безопасного строительства.
В условиях активного градостроительства и ужесточения требований к качеству проектных решений статические испытания грунтов остаются незаменимым инструментом, гарантирующим безопасность и устойчивость каждого возведённого объекта.
